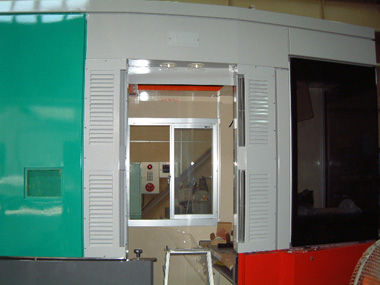

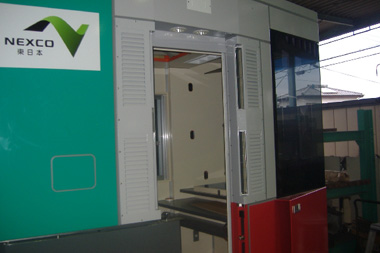

JH-912W-V02

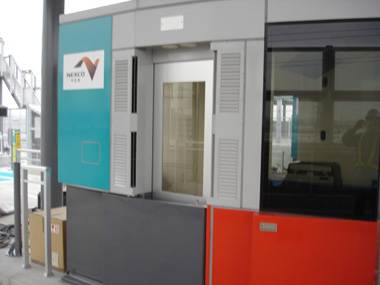

高速道路等の料金所のパネルブース収受用扉の開口窓左右に向かい合わせて設置し、ブース内に外気が侵入するのを防止します。
- スラスト荷重に耐えられるよう専用設計のベアリングを使用しています。
- 長期間の使用を考慮し腐食に強い樹脂製貫流扇を使用しています。
製品名 竪型エアーカーテン 品番・型番 JH-912W-V02 定格電圧 1φ100V 電流 0.63A 入力 63VA 風量 1134㎥/h（フリーエアー状態） 風速 9m/sec（フリーエアー状態） 重量 9.5kg ※騒音は吐出口を除く3方向に1m離れた3点の平均値です。風量はオリフィスチャンバー法で行った値です。

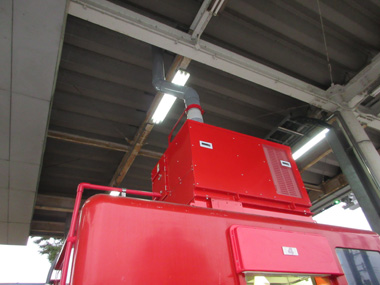

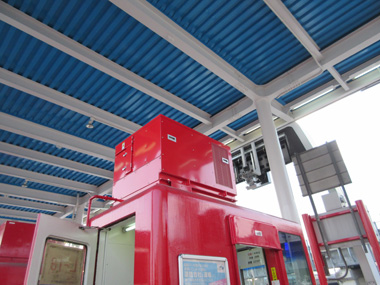

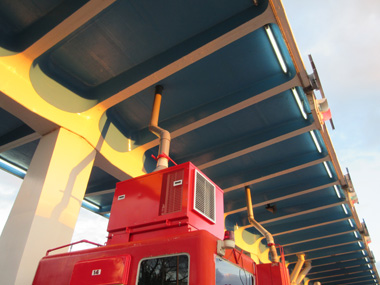

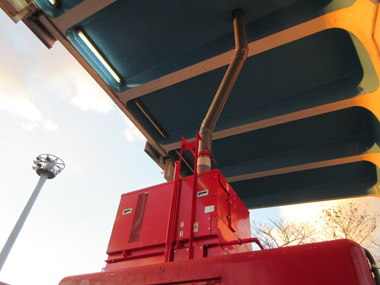

JH-15E

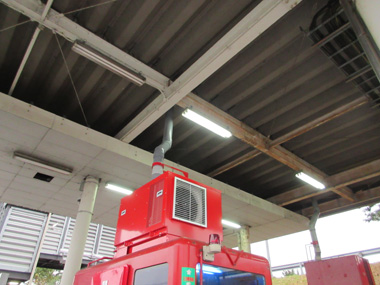

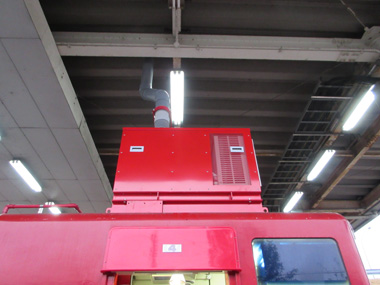

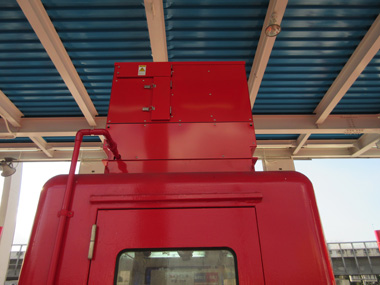

高速道路等の料金所ブースの屋根上に設置してブース内の換気・空調を行います。
- ブース内の換気・空調を行う機器で、冷暖房能力・処理風量共に最上位機種です。
- 様々な制御機能を搭載しており快適に収受業務をしていただく環境を実現します。
製品名 空気調和機（一般地）フルスペック 品番・型番 JH-15E 定格電圧 3φ200V 冷房能力 1.6～4.0kW 暖房能力 1.6～7.2kW(補助ヒーター含) 最大電流値 冷房時：7.6A 暖房時：13.2A 補助ヒーター容量 2.0kW 風量 12.0㎡/min（フリーエアー状態） 重量 180kg

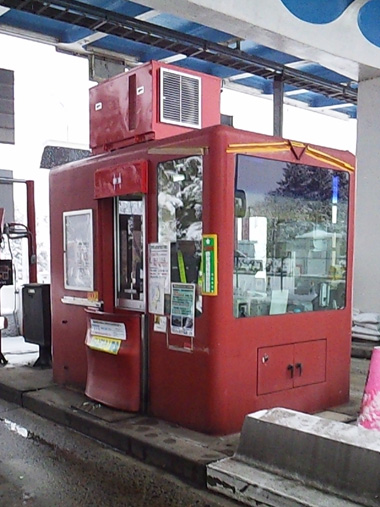

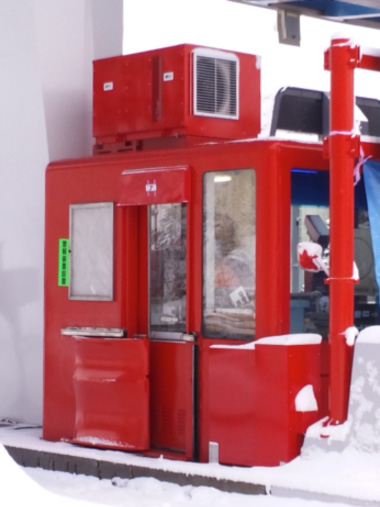

JH-18E
寒冷地の高速道路等の料金所ブース屋根上に設置してブース内の換気・空調を行います。
- 寒冷地向けに機能を強化した機種です。冬期の霜取運転時間を抑え、暖房効率を大幅にアップしました。またドレン水が凍結しないようにドレンヒーターを内蔵しています。
- 熱交換器部分のファンに着雪しないようにオプションで防雪カバーもあります。
製品名 空気調和機（寒冷地） 品番・型番 JH-18E 定格電圧 3φ200V 冷房能力 0.8～4.8kW 暖房能力 10.8～12.1kW(補助ヒーター含) 最大電流値 冷房時：6.5A 暖房時：13.9A 補助ヒーター容量 2.0kW 風量 12.0㎡/min（フリーエアー状態） 重量 200kg 以下

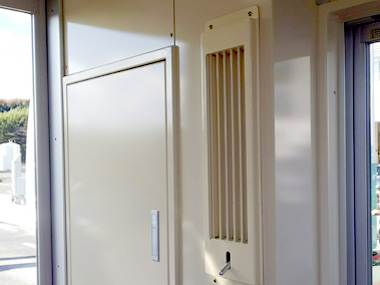

KO-18WT-01
ブース前方内部に設置し、自動車の排気ガスを吹き飛ばしてブース内への侵入を防ぎます。
- 風速14m/s以上の強力な風で、排気ガスやホコリなどを素早く吹き飛ばします。
- ブース前方内部に設置するため外観を損ねません。
製品名 飛散送風機 品番・型番 KO-18WT-01 定格電圧 3φ200V 風量 50㎥/min以上 風速 15m/s以上 消費電力 500W以下 重量 24kg

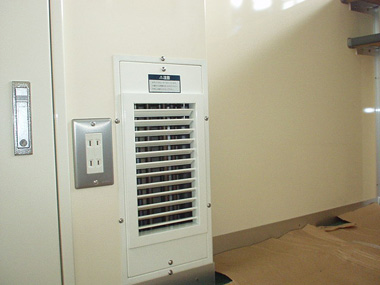

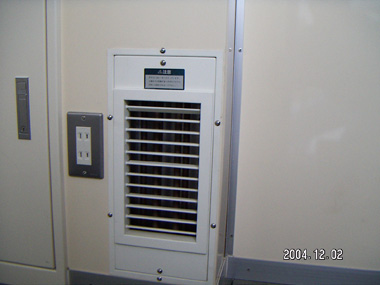

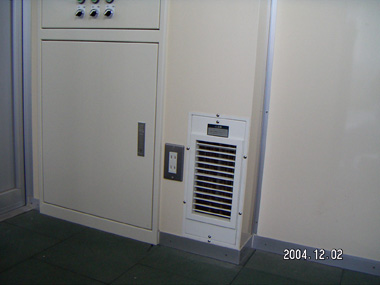

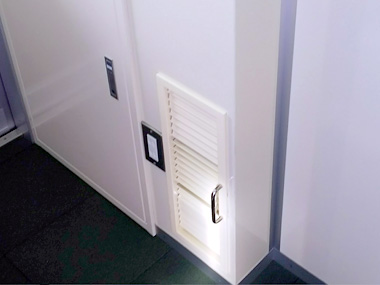

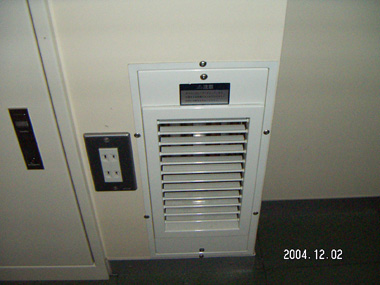

JH-3H-03
パネルブースの吹出口に設置して冬期に外気を暖めます。
- 外気を3kwヒーターで温めて吹き出すため、足元から暖かくします。
製品名 温風吹出グリル 品番・型番 JH-3H-03 定格電圧 3φ200V 公称出力 3kW ヒーター容量 3kW 上昇温度 25℃以上（新鮮外気風量 5㎥/min） 重量 6kg

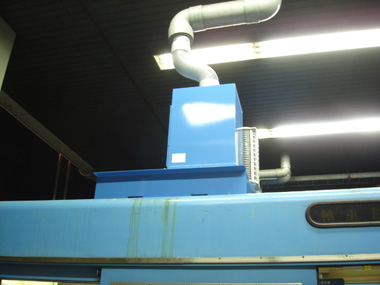

JH-FBOA

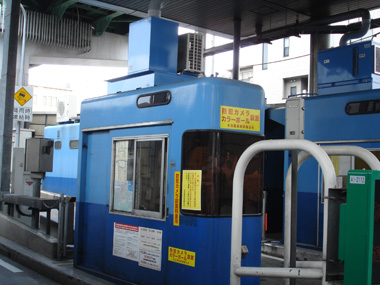

高速道路等の小規模料金所ブース屋根上に設置。ブース内に新鮮空気を供給して、与圧及び換気を行うもので、冷暖房は壁掛けエアコンにて行います。
- フィレドンフィルターにて外気をきれいにしてブース内へ吹出します。
- シンプルでコンパクトな設計です。
製品名 給気ファンボックス 品番・型番 JH-FBOA 定格電圧 1φ100V 公称出力 75W 風量 486㎥/h（フリーエアー状態） 重量 25kg

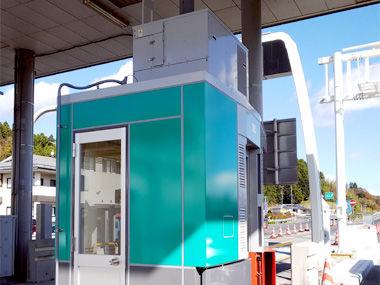

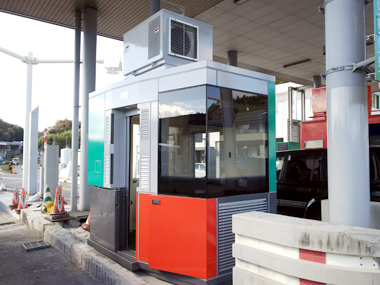

【設置事例】
コンクリートブース用空調機
パネルブースに従来の空調機を設置することも可能です。
JH-15G
高速道路等の料金所ブースの屋根上に設置してブース内の換気・空調を行います。
- JH-15Eの一部の機能を制限して価格を抑えた廉価モデルです。もちろん冷暖房能力や換気能力は仕様をクリアしております。
製品名 空気調和機（一般地）セミスペック 品番・型番 JH-15G 定格電圧 3φ200V 冷房能力 0.9～5.0kW 暖房能力 2.9～9.9kW(補助ヒーター含) 最大電流値 冷房時：6.5A 暖房時：13.9A 補助ヒーター容量 2.0kW 風量 12.0㎡/min（フリーエアー状態） 重量 180kg 以下

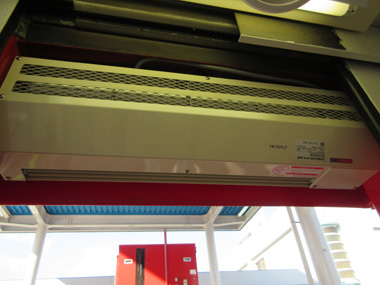

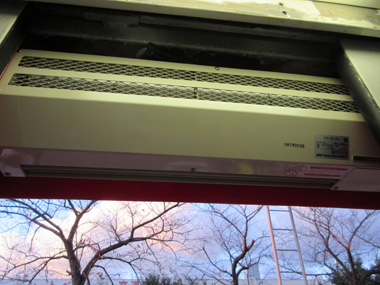

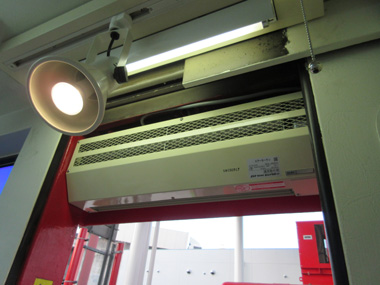

JH-807AH06

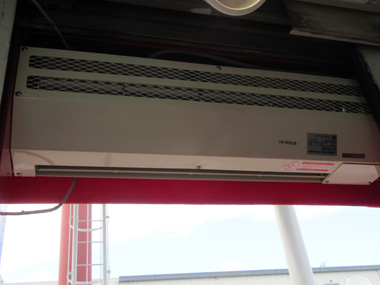

ブース収受用扉の外側上部に設置し、ブース内に外気が侵入するのを防止します。
- ブースという特殊な場所に設置するために専用設計されたコンパクトボディです。
- 収受員の頭上に設置するため吹出風による与えぬよう最適な風量となっています。また、内蔵されている冬期用のヒーターは省エネを考慮した400Wです。
製品名 横型エアーカーテン（一般地） 品番・型番 JH-807AH06 定格電圧 1φ200V 風量 4.5～4.9㎥/min 風速 4.0～6.0m/s 補助ヒーター容量 400W 最大電流値 温風送風時：420W以下 送風時：17.5W以下 重量 10Kg
JH-807AH05
ブース収受用扉の外側上部に設置し、ブース内に外気が侵入するのを防止します。
- 一般地タイプと同様にコンパクト設計ながら、寒冷地の厳しい冬で使用するため800Wヒーターを搭載しております。
製品名 横型エアーカーテン（寒冷地） 品番・型番 JH-807AH05 定格電圧 1φ200V 風量 4.5～4.9㎥/min 風速 5.0～5.4m/s ヒーター容量 800W 入力 温風送風時：820W 送風時：20W 重量 10Kg

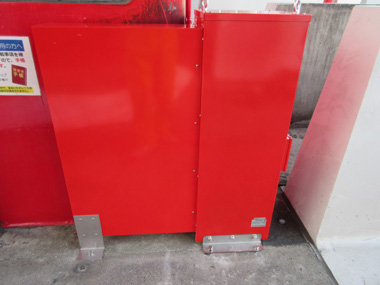

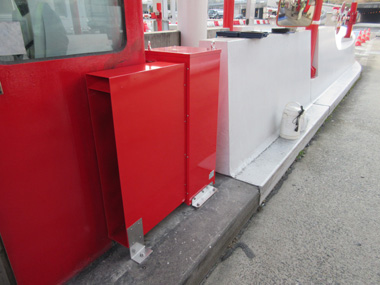

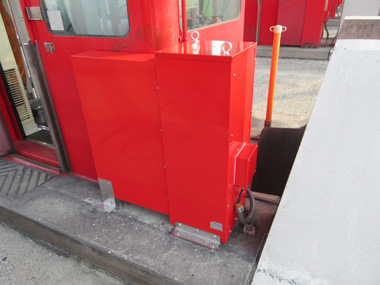

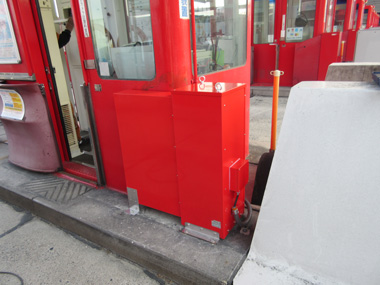

JH-2009FT-DV02

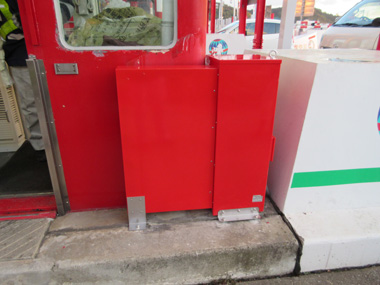

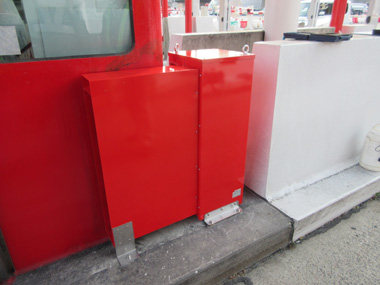

高速道路等の料金所ブース外側アイランド上に設置し、自動車の排気ガスを吹き飛ばしてブース内への侵入を防ぎます。
- 秒速１４ｍ以上の強力な風で排気ガスやホコリなどを素早く吹き飛ばします。
- またダッチドアと同じ高さに設計されているため外観を損ねません。
製品名 飛散送風機 品番・型番 JH-2009FT-DV02 定格電圧 3φ200V 風量 高速：50㎥/min 低速：32㎥/min 風速 高速：14.5m/s 低速：7.2m/s 入力 高速：580W 低速：184W 重量 10Kg
- 仕様書をダウンロードしたい
- 入力フォームよりユーザ登録をお願い致します。ご登録いただきましたID、PASSでログインしていただければ、仕様書のダウンロードが可能となります。
→ユーザ登録はこちらから - 機器の納期はどれくらいですか。
- 機器によって異なりますが主に三ヶ月ほどかかります。詳しくは担当者へお問合わせ下さい。
- 竪型エアーカーテンの施工方法は
- ブース製作時に取り付けを行いますのでブースメーカーの工場での施工となります。
- 竪型エアーカーテンの台数表記について教えてください
- 竪型エアーカーテンはブース扉の左右に向かい合わせて設置するため、２台一組として 販売しております。
- ファンユニットとは何ですか
- 壁掛けエアコンを設置する際にブースを換気するための機器です。

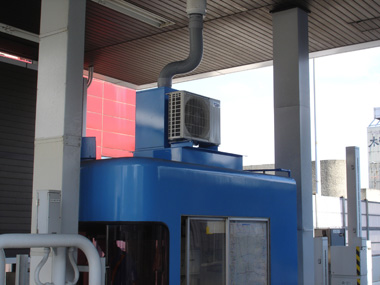

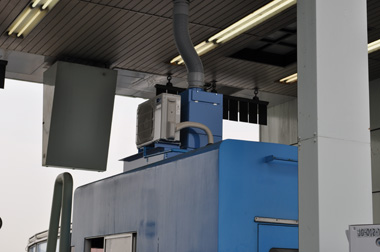

JH-FBOA
高速道路等の小規模料金所ブース屋根上に設置。ブース内に新鮮空気を供給して、与圧及び換気を行うもので、冷暖房は壁掛けエアコンにて行います。
- 壁掛けエアコンを設置したブースへフィルターで濾過した新鮮空気を送ります。
- また、壁掛けエアコンの室外機を同一の架台に据え付けることで作業性、保守性を向上させます。
- 冷媒配管、ドレン配管などは既存の開口箇所を使用するので、老朽化したブースへの負担を最小限に抑えます。
製品名 ファンユニット 品番・型番 JH-FBOA 定格電圧 3φ200V 冷房能力 2.8kW 暖房能力 3.6kW 風量 3.6kW

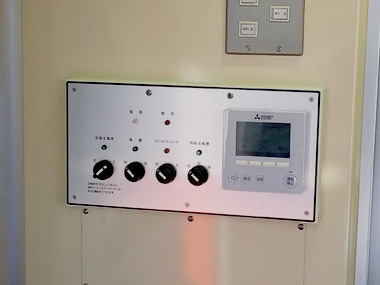

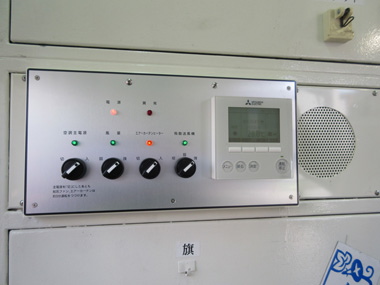

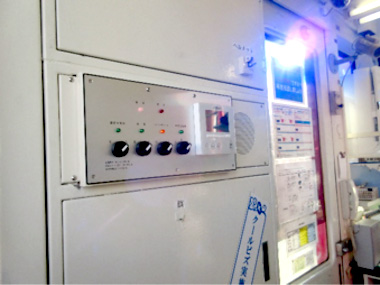

JH-20SCB
空気調和機、エアーカーテン、飛散送風機の操作を行います。
- 視認性と操作性がよく、頑丈な設計です。
製品名 コントロールボックス（一般地）（寒冷地）（セミスペック） 品番・型番 JH-20SCB 定格電圧 3φ200V 重量 6kg
JH-ECB-NK2
ファンユニット、エアーカーテンの操作を行います。
- シンプルな盤面ですので視認性、操作性に優れています。
製品名 コントロールボックス（ファンユニット） 品番・型番 JH-ECB-NK2 定格電圧 3φ200V 重量 6kg
